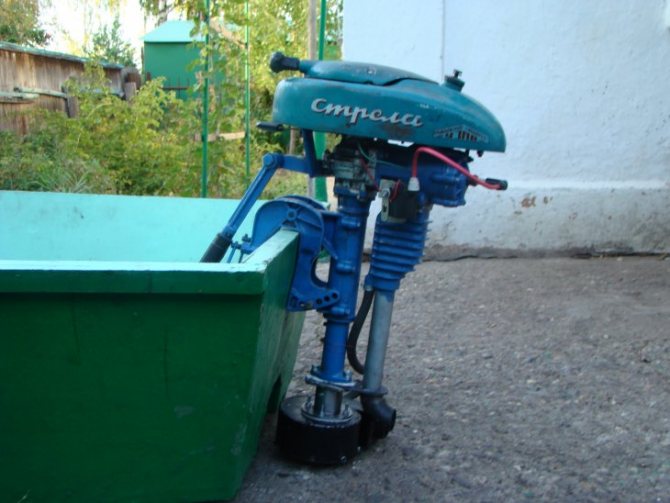

Сегодня большой популярностью пользуется процесс самостоятельного изготовления лодочного мотора.
Для водоёмов применим электроток. В иных ситуациях берут двигатели на бензине.

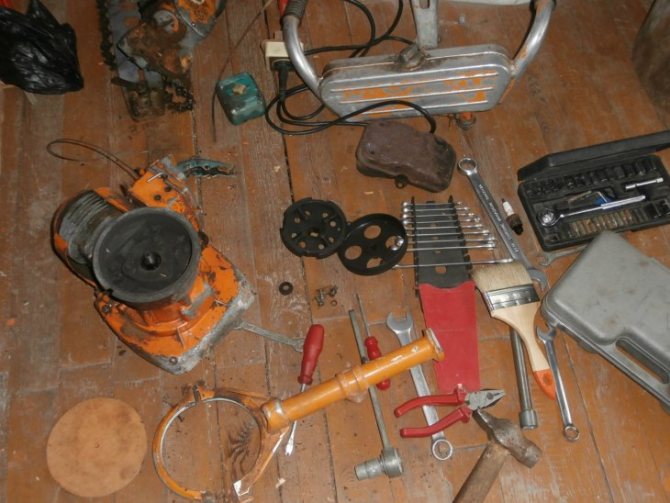

Что нам понадобится?
Чтобы создать мотор для лодки, необходимо подготовить следующие элементы:
- шуруповерт, дрель либо автоаккумулятор 12 V;
- понижающий редуктор;
- рейки для закрепления;
- профиль 20*20 мм для монтажа двигателя;
- для сооружения штанги необходима труба диаметром в 20 мм;
- болгарка;
- металлические листы – для винта;
- ножницы;
- металлический прут для изготовления вала;
- углошлифовальная машина;
- саморезы.
В триммерах вместо бобины ставят гребной винт. Иногда делают доработку мотокультиватора путём установки вместо фрез, самостоятельно сделанных лопастей.
В одной плоскости с валом уславливаются алюминиевые лопасти. Они должны быть перпендикулярными движению лодки. Лопасти крепятся к корпусу.
Часто рекомендуют делать мотор для лодки из газонокосилки, поскольку этот аппарат имеет такие характеристики, которые нуждаются в минимальной доработке. Конструкция косилки очень схожа с устройством заводского мотора, что наглядно показывают чертежи лодочного мотора.
Это сэкономит большой объём горючего. Кроме этого, такой двигатель может быть 4-тактным. Во всех ручных газонокосилках применяется полупрозрачный или пластиковый бак, дающий возможность постоянно отслеживать объём горючего.

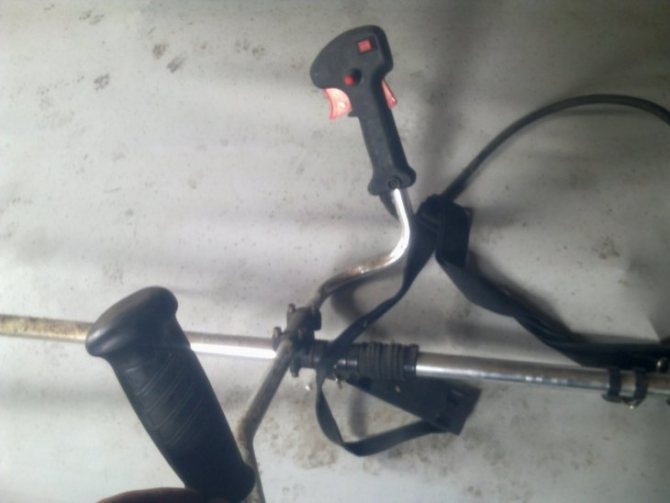

Для доработки понадобятся:
- триммер;
- дюралюминий – 10*30 см, толщиной 2 мм – для винта;
- сварочный аппарат (желательно полуавтомат);
- тиски для закрепления двигателя.
Читайте здесь Кукан своими руками — пошаговое описание как сделать надежный и недорогой кукан (110 фото и видео)
Вырезается винт с использованием зубила и болгарки. Кромки нужно обработать напильником. Лопасти винта, как правило, делают изогнутыми примерно на 10 мм. Насадка винта осуществляется на место головки триммера.
