Почему катамаран?
Вариантов плавсредств существует масса, как и их предназначений. Для тех, кто проживает вблизи водоемов, а особенно для тех, у кого преодоление водной преграды является жизненной необходимостью, катамаран подойдет идеально. Такой вариант судна имеет массу преимуществ перед байдарками, лодками или яхтами.
- для изготовления катамараны из пластиковых труб требуется минимальное количество материала. К тому же, вполне могут быть использованы остатки от недавнего монтажа канализации или водопровода;
- катамаран имеет небольшой вес, поэтому не доставляет проблем в вопросах транспортировки;
- благодаря особенностям конструкции – два баллона, соединенные палубой, такое плавсредство имеет высокие мореходные качества, прочность, надежность и достаточную скорость движения;
- возможность размещения необходимого количества мест для сидения;
- на катамаран можно установить двигатель любого типа.
Из чего состоит катамаран?
Катамаран имеет большое количество особенностей конструкции, в сравнении с другими плавсредствами.
Основой для катамарана служат пластиковые трубы большого диаметра
Именно поэтому нужно подробно знать его составляющие, прежде чем приступать к чертежам и монтажным работам.
- Первая, и самая главная, часть катамарана – поплавки. Это две камерные конструкции, расположенные по бокам плавсредства. Их непосредственная задача – удерживать судно на плаву. Баллоны могут быть изготовлены из разных материалов, ограничивающих внешний периметр поплавка. Для этого используют пленку, из которой изготавливаются надувные баллоны, пенопласт или трубы ПВХ.
- Соединительная рама. Она может быть выполнена из любых материалов, начиная от все тех же пластиковых труб и заканчивая деревом или металлом. Чем легче рама катамарана, тем меньший размер могут иметь поплавки.
- Палуба. Эта часть создается для размещения пассажиров, багажа и прочего, что будет транспортироваться по воде.
- Руль. Функцию руля у любого плавсредства выполняет подводная лопасть, которая для движения прямо устанавливается параллельно движению, для поворота отгибается в ту или иную сторону с помощью выведенной на палубу поворотной ручки.
- Весла, педали, мотор или любое другое устройство, приводящее катамаран в движение.
Как сделать катамаран из пластиковых труб своими руками?
ПВХ – современный материал, обладающий массой положительных качеств. Он довольно недорогой, легкий, прочный, долговечный, устойчивый к разным климатическим условиям и средам. К тому же, пластиковые трубы легко и быстро соединяются, обеспечивая абсолютную герметичность стыков.

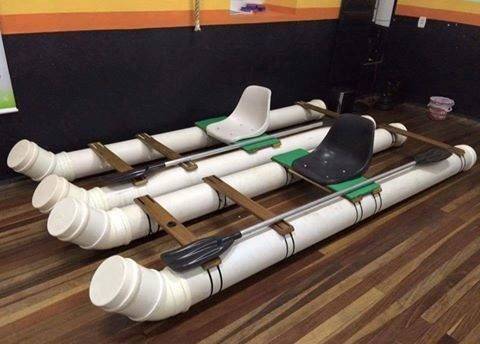

Самодельный катамаран из пластиковых труб
Благодаря этому, использование пластиковых труб получило широкую популярность не только при монтаже водопроводов и канализационных систем. Из них «народные умельцы» своими руками изготавливают множество полезных «штуковин», начиная от стеллажей и поилок и заканчивая санями и плавсредствами.
В этой статье мы расскажем вам о том, как можно быстро и недорого изготовить катамаран из пластиковых (полипропиленовых) труб своими руками.
Читайте также:
Почему катамаран?
Вариантов плавсредств существует масса, как и их предназначений. Для тех, кто проживает вблизи водоемов, а особенно для тех, у кого преодоление водной преграды является жизненной необходимостью, катамаран подойдет идеально. Такой вариант судна имеет массу преимуществ перед байдарками, лодками или яхтами.
- для изготовления катамараны из пластиковых труб требуется минимальное количество материала. К тому же, вполне могут быть использованы остатки от недавнего монтажа канализации или водопровода;
- катамаран имеет небольшой вес, поэтому не доставляет проблем в вопросах транспортировки;
- благодаря особенностям конструкции – два баллона, соединенные палубой, такое плавсредство имеет высокие мореходные качества, прочность, надежность и достаточную скорость движения;
- возможность размещения необходимого количества мест для сидения;
- на катамаран можно установить двигатель любого типа.
Из чего состоит катамаран?
Катамаран имеет большое количество особенностей конструкции, в сравнении с другими плавсредствами.
Основой для катамарана служат пластиковые трубы большого диаметра
Именно поэтому нужно подробно знать его составляющие, прежде чем приступать к чертежам и монтажным работам.
- Первая, и самая главная, часть катамарана – поплавки. Это две камерные конструкции, расположенные по бокам плавсредства. Их непосредственная задача – удерживать судно на плаву. Баллоны могут быть изготовлены из разных материалов, ограничивающих внешний периметр поплавка. Для этого используют пленку, из которой изготавливаются надувные баллоны, пенопласт или трубы ПВХ.
- Соединительная рама. Она может быть выполнена из любых материалов, начиная от все тех же пластиковых труб и заканчивая деревом или металлом. Чем легче рама катамарана, тем меньший размер могут иметь поплавки.
- Палуба. Эта часть создается для размещения пассажиров, багажа и прочего, что будет транспортироваться по воде.
- Руль. Функцию руля у любого плавсредства выполняет подводная лопасть, которая для движения прямо устанавливается параллельно движению, для поворота отгибается в ту или иную сторону с помощью выведенной на палубу поворотной ручки.
- Весла, педали, мотор или любое другое устройство, приводящее катамаран в движение.
Расчет размеров судна
Диаметр поплавков, а так же ширина и длинна судна зависят, в первую очередь от того, где и как оно будет эксплуатироваться. Чем больше предполагается экипаж и чем больше будут перевозиться грузы, тем больше должны быть размеры плавсредства и диаметр поплавков.
Размеры судна рассчитываютсяя для каждого индивидуального случая
Увеличить грузоподъемность судна можно за счет увеличения сечения баллонов или их длинны. Решающим фактором в данной ситуации является объем воздуха внутри баллонов.
Оптимальные параметры расчета поплавков, исходя из экипажа и грузоподъемности следующие:
- одноместный катамаран должен иметь длину 2-3 метра при поперечном сечении баллона 0,3-0,4 метра;
- для изготовления двухместного судна используют баллоны длиной 3,5-4 метра при диаметре 0,45-0,5 метра;
- трех и четырехместные плавсредства имеют длину до 6 метров при диаметре поплавка 0,5-0,6 метра.
Катамаран длиной более 6 метров делать не рекомендуется, поскольку он потеряет практически полностью свою маневренность. Хотя, если плавать вы собираетесь в основном по прямой, ограничений на размер такого «кораблика» нет.
-
Читайте также:
Конструктивные элементы
Итак, разбираясь в вопросе, как сделать катамаран, стоит рассматривать все по порядку. Понтоны плота изготавливаются из реек и фанеры. Стоит начать со шпангоутов. Для этого необходимо вырезать из фанеры 12 заготовок, размеры которых составляют 320*320 миллиметров, сбить их тремя-четырьмя гвоздями, а потом обработать все вместе по контуру. Далее требуется сделать прорези под рейки. Рейки квадратные, но прорези должны быть 20-25 миллиметров по размерам. Оставшиеся 5 миллиметров в рейках оснащаются пазами. Лучше всего уложить все шесть реек рядом, закрепить их, а потом сделать пилой прорези во всех одновременно. Так как с краев они получатся немного глубже, стоит уровнять среднюю глубину, перекладывая досочки несколько раз в процессе работы.
Перед формированием пазов стоит проверить размеры листов фанеры. Если речь идет о числе меньше 1500 миллиметров, то необходимо скорректировать место установки поперечины 7 и шпангоута 5 соответственно. Шесть шпангоутов требуют, чтобы к ним с боков и сверху были прикреплены отрезки реек, а снизу стоит закрепить кусочек доски. Все необходимо делать максимально прочно, лучше использовать для этого винты или шурупы, ведь в рейки будут забиваться гвозди, задачей которых будет удержание фанеры.

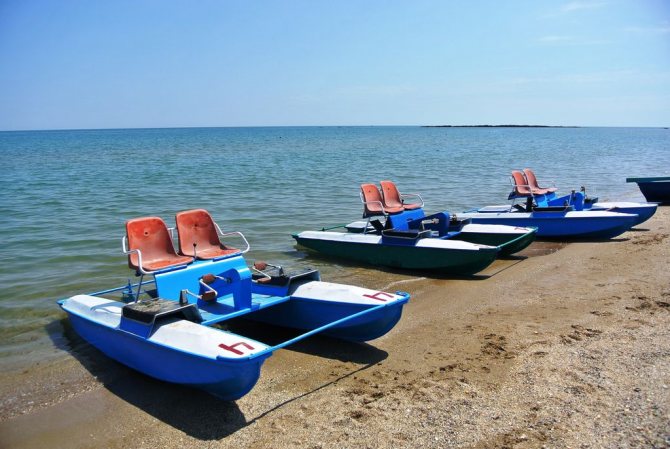

О катамаранах
Для изготовления корпуса современных водных велосипедов используют особый вид полиэтилена. Движущиеся части выполняют из нержавеющих сплавов. Благодаря стоку воды, этот транспорт легко транспортировать и хранить.
Кроме катамаранов, выпускаются модели для личного использования, поэтому приобрести катамаран педальный не трудно, если есть свободные средства. Выбор предлагаемых моделей удовлетворит пожелания покупателей. Найти можно модели от одноместных детских до водных катамаранов внушительных размеров, которые без труда перевезут 4 взрослых упитанных пассажиров. Но и это не предел, потому что есть конструкции, которые предназначены для коллективных прогулок.
Из каких материалов можно собрать плот?
В наше время совсем не обязательно строить плавсредства из дерева (Рисунок 2). На помощь современному человеку приходят современные материалы, которые всегда есть в шаговой доступности, и не требуют больших финансовых вложений. Например, пластиковые бутылки. Плавательная конструкция из них будет достаточно прочной и легкой, поэтому не только может выдержать вес взрослого человека, но и очень удобна в переноске. Для дополнительной плавучести пластиковые емкости можно комбинировать с пенопластом.
Рисунок 2. При выборе материалов для плота сегодня доступно достаточно много вариантов
Постройка плота своими руками будет интересна детям и взрослым, и поможет весело провести время, как в процессе создания, так и после.
Сборка судна
Если вы решили сделать катамаран своими руками, то потребуется заготовить несколько реек. Длина четырех из них должна составлять по три метра, двух – по 1,9 метра, также потребуется четыре отрезка по 570-600 миллиметров, после чего вы можете приступать к дальнейшим работам. Понятно, что стоит разместить пару верхних реек снизу, что позволит шпангоутам прочно сесть на их место. Сразу же можно закрепить при помощи шурупов пару поперечин, а далее уложить килевую рейку, привинтив ее после этого к шпангоутам 1, 5 и 6. Далее вы можете перевернуть каркас для катамарана набок, чтобы закрепить верхние рейки к тем же шпангоутам.
Доска толщиной 50 миллиметров понадобится вам для того, чтобы вырезать кормовую и носовую бобышки, и тут важно учесть, что их форма должна быть конусообразной. А потом их нужно вставить на место, предварительно стянув проволокой верхние рейки
-
Читайте также:
На носовом и кормовом свесах килевая рейка делается из нескольких обрезков.
Моторный катамаран сделанный своими руками. Катамаран для рыбалки, туризма, сплава.
Катамаран с мотором своими руками. Катамаран–тримаран из ПВХ под мотором для рыбалки и путешествий с жесткой палубой.
— Скорость 26 км/час на подвесном моторе Ямаха 9.9 л.с.
— Крейсерская скорость — 21 км/час.
— Расход топлива 5 литров в час, 0.240 литра на 1 километр.
— Размер палубы 4,5х2 метра, площадь 9 кв.метров.
— Грузоподъёмность до 1,5 тонны.
— Вес катамарана 140 кг. Разборный, можно перевозить в легковом транспорте, поезде, самолёте. Палуба жесткая.
Фильм «Катамаран своими руками»
Полное описание моторного катамарана.
Мечта каждого рыбака, охотника, туриста забраться как можно дальше, туда, где нога человека не ступала. Где непуганый зверь, рыба косяками, вода чистая и простор для вольной души нашего брата туриста.
Забраться, да так, чтобы еще и с комфортом и безопасно, да грузу намеренно взять, да топлива на дальнею дорогу, да еще чтобы и скорость лодки была приличная, отпуск то не безграничный. Да еще разборная, чтобы в легковушку входила и переносить мог один человек и хранить можно было на балконе. А еще, ночевать на палубе, а еще … в пору машинку покупать закатывающую.
Пролистав интернет в поисках серийного судно под выше изложенные пожелания и не найдя то что искал, начал изобретать свое, руководствуясь жизненным опытом владения различными судами с их плюсами и минусами.
И вот что получилось:
— Длинна палубы 4,5 метра,
— Ширина 2 метра.
— Полезная площадь палубы 9 кв.м. Прям комната небольшая. Не сравнить ни с какой надувной лодкой.
Палуба жесткая, фанерная, прочная, хоть танцуй, хоть лежи, ставь палатку, стол или мобильную баню и еще место останется.
При таких размерах катамаран получился легко переносимый. Масса катамарана без двигателя и поста управления 140 кг с палубой. При этом максимальный вес одной детали конструкции весит всего 11,5 кг, это лист палубного покрытия. Таких листов 8. То есть, по частям катамаран может переносить даже ребёнок. Максимальный размер самой большой детали 200х50 см. Это позволяет перевозить катамаран легковым транспортом, в поезде и самолете. Без палубы катамаран весит 50 килограмм.
Время полной сборки с постом управления и установкой двигателя 1,5-2 часа/один человек.
Время разборки 45 минут.
Испытал под загрузкой в 700 кг, идёт нормально. Максимальная расчётная грузоподъемность полторы тонны. При желании на палубу и квадроцикл загнать можно.
Порадовала, да что там говорить, удивила экономичность, стакан топлива на километр, что в два раза меньше чем у традиционных пластиковых и алюминиевых лодок.
Крейсерская скорость при ¾ газа — 21 км/час. При этом расход топлива — 240 гр/км., 5 литров в час. При максимальном газе скорость 26 км/час, но расход топлива уже 7 литров. Максимальная скорость 26 км/час на Ямаха 9,9 л.с., шаг винта 11, двигатель не раздушин, загрузка 2 человека.
При такой экономичности на 500 километров требуется всего 120 литров топлива и это расстояние можно пройти за 24 часа.
Катамаран не требует регистрации в ГИМС-е, так как вес судна мал и двигатель до 10 л.с. не подлежат регистрации. А это значительно экономим нервы и средства на регистрацию и последующие ежегодные налоги и сборы.
Не маловажный фактор – безопасность. Для этого в катамаране 3 поплавка и 6 независимых отсеков, точнее это не катамарана, а тримаран. Но дабы не резать слух обывателя, называю его привычным словом — катамаран. Даже если, напрочь, порвать один из поплавков, на его место можно поставить центральный, превратив тримаран в привычный катамаран.
Без палубы катамаран можно использовать как сплавной катамаран с двумя поплавками или даже тремя, если хотите загрузить как можно больше и река не энной категории сложности.
В процессе эксплуатации замечена одна особенность, во время рыбалки и передвижения по палубе нет шума пугающего рыбу или зверя. Деревянная палуба практически бесшумная, а надувные поплавки гасят и без того тихие шаги и прочую возню на палубе.
Катамаран можно использовать с постом управления или без него, удлинив румпелем.
Даже на большой волне, до полуметра, судно ведёт себя устойчиво, сказывается ширина корпуса и разнесённые поплавки. Кружка с чаем стоя на посту управления не ерзает и содержимое не выплёскивается, даже на встречной волне от большого танкера катамаран мягко переваливается через волну.
Чтобы сэкономить вес и избавится от лишних деталей, релинг заменил рундуками. Два в одном и ограждение и рундуки.
Стоимость судна 120 000 рублей, включая рубку и транец. Не так уж и много за комфорт, экономичность и мобильность при хороших скоростных характеристиках.
Автор проекта Рудольф Кавчик, Иркутск 2021 год.
Подписаться на видео канал
Вернуться к оглавлению
Как построить катамаран с мотором своими руками
Самостоятельно сконструировать такое плавсредство под силу только хорошему умельцу. Но иногда катамаран своими руками становится лучше заводского варианта, у хозяина есть возможность подогнать параметры и характеристики судна под свои потребности.
Сначала будущая модель проектируется: создаются ее подробные чертежи, после чего общий чертеж разбивается на отдельные чертежи всех частей судна. Затем изготавливают каркас (чаще из дюралюминия). Следующий этап — изготовление баллонов для воздуха из прочного ПВХ, заданных габаритов (длиной 3,5−4 м). Баллоны снабжаются клапанами для закачки воздуха.
В самодельном варианте можно установить баллеры с натяжкой. Сборка конструкции завершается установкой стрингеров и палубы. Важный этап конструирования — проверка всех частей плавсредства на надежность
Особое внимание нужно уделить герметичности воздушных баллонов. Качественный самодельный катамаран всегда является гордостью владельца
Как сделать катамаран из велосипеда своими руками?
При рассмотрении данного вопроса следует учитывать, что конструкция должна быть прочной и надежной.
Нужно учитывать следующие моменты:
- Для проведения работы требуется много свободного времени.
- Соединение отдельных элементов проводится при применении специальных крепежных элементов или метода сварки.
- Без определенного набора инструментов выполнить работы не получится.
Необходимые материалы и инструменты
Для самостоятельного проведения работы требуется определенный набор инструментов и материалов.
- Читайте также:
Он выглядит следующим образом:
- Дюралюминиевая труба. Подобный материал обладает высокой устойчивостью к воздействию влаги.
- Для изготовления каркаса требуется стальной тросик, а также водонепроницаемая ткань для создания поплавка.
- Отдельное внимание уделяется выбору подходящего велосипеда. Не стоит забывать о том, что на момент движения не допускается спадание цепи. В противном случае придется восстанавливать конструкцию на плаву.
- Для работы требуется классический набор слесаря, а также сварочный аппарат, инструменты для работы с металлом.
Пошаговая инструкция
Провести сборку конструкции можно только с учетом ее особенностей.
Классический катамаран представлен сочетанием следующих узлов:
- Силовой каркас, который предназначен для фиксации всех элементов и распределения нагрузки. Основная часть несущего элемента представлена балкой, к которой крепятся другие.
- Конструкция удерживается на воде за счет самодельных поплавков. Они могут иметь различный объем, все зависит от конкретного случая.
- Винтовой привод создает усилие, которое передается для тяги. В рассматриваемом случае в качестве основного узла применяется старый велосипед.
Рекомендуется проводить сборку всей конструкции в гараже, так как на выполнение всей работы потребуется довольно много времени.
Инструкция выглядит следующим образом:
- Проводится сборка каркаса с выбранной арматуры. Могут применяться различные методы соединения, в большинстве случаев сварка.
- Создаются надувные поплавки. Они должны быть объемом, которого достаточно для удерживания конструкции на водной глади.
- Элемент, через который передается усилие, представлено сочетанием редуктора, гребного зала, винта и руля. Много можно приобрести в уже готовом варианте, к примеру, редуктор.
- Для повышения КПД устанавливается двухпластовый винт 270 мм, который выклеивается из стеклоткани. Подобный вариант сможет выдерживать серьезную нагрузку на момент плавания.

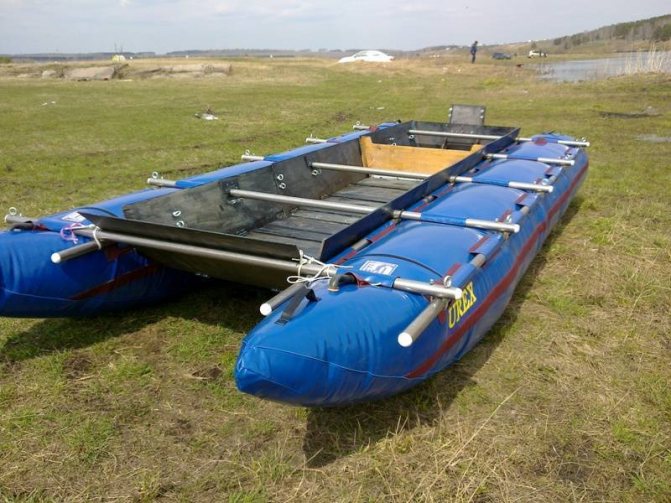

Надувные катамараны
При движении надувной катамаран соприкасается с водой только баллонами, палуба и рама остаются над ее поверхностью. Это снижает водное сопротивление и увеличивает скорость. Сейчас для этих конструкций используются баллонные камеры с высоким давлением (250−300 мбар), при изготовлении которых применяются армированные материалы ПВХ.
Использование однослойных баллонов из прочных материалов уменьшает вес плавсредства и увеличивает их жесткость. Надувные катамаранные модели расширяют возможности рыбаков, с их помощью пользователи разборного судна попадают в самые недоступные места водоема, доставляя плавсредство на берег личным автотранспортом.
Отзывы о катамаранах с подрундучником
Самодельный надувной катамаран данного типа на сегодняшний день встречается довольно редко. Подрундучники предназначены для управления моделью. Если верить отзывам, при сборке первоначально важно закрепить поплавки. Для этого подойдут обычные деревянные доски. Баллер в данном случае можно использовать деревянный.
Минимум длина стрингера должна составлять около 2.5 м. Как утверждают знатоки, бимсы на катамаран устанавливаются только после стойки. Румпель для модели можно подобрать небольшого размера. На этом этапе важно надежно зафиксировать натяжитель. Сделать это можно при помощи гаечного ключа. Затем устанавливается подрундучик. Закрепить его на подставке можно при помощи винтов. При этом вертлюг он перекрывать не должен.
Почему бы не купить?
Любителям активного отдыха на воде, у кого есть большое желание иметь такую технику, но нет возможности самостоятельно ее сконструировать или купить в магазине из-за высоких цен, вполне может подойти вариант ее приобретения с помощью различных средств информации. Вводный велосипед б/у, если он, конечно, будет достаточно надежным и пригодным к использованию, вполне может еще долго радовать хозяина и доставлять ему массу удовольствия. Ведь кто-то может продавать велосипед совсем не из-за того, что он пришел в негодность, и хозяин решил быстрее от него избавиться. Вполне возможно, что бывший владелец совсем по другой причине, не относящейся к разряду технических, решился на этот шаг. Конечно, при покупке такого плавсредства нужно внимательно, а лучше в присутствии человека, не понаслышке знакомого с данным видом техники, исследовать все узлы водного велосипеда, а потом уже принимать окончательное решение.
Виды катамаранов
Виды катамаранов различаются по техническому решению частей судна:
- устройства палуб;
- установки поперечных балок для жесткости перекрытия (бимсов);
- опор разной высоты.
С гибким и жестким рундуком
Описание катамаранов содержит информацию о материалах для устройства палубы. Рундук катамарана может быть гибким и жестким. Модели с гибким рундуком легче укладывать при сборке и транспортировке, а жесткие конструкции надежнее и удобнее в использовании, но занимают много места при перевозке.
Натяжная палуба изготавливается из ткани ПВХ, обшитой по периметру стропами с петлями для крепления на раме. Гик этих катамаранов средней толщины, клапан для воздуха — возле стрингера, крепежи крестообразного типа. В гибких видах используется материал из поливинилхлорида (ПВХ) с высокой плотностью — 800 г/кв.м. На этих моделях можно устанавливать крупные баллоны.
Модели на два и три бимса
Катамаранные модели для рыбной ловли имеют два или три бимса, служащих для укрепления конструкции. Чем выше защищенность рамы, тем больше пассажировместимость и другие технические характеристики.
Модели на два бимса — для двух пассажиров. Опоры установлены на небольшой высоте. Грузоподъемность — до 300 кг, длина судна — до 3,4 м, диаметр стрингера — 1,3 мм, на баллонах — резиновые латки, крепление — в виде крестовин. Могут оснащаться гибкими рундуками. Эти конструкции пользуются у рыбаков спросом.
Катамараны на три бимса — четырехместные. Грузоподъемность — до 500 кг, воздушные клапаны — возле стрингера. Рундуки — жесткие, иногда гик резиновый. Популярны варианты судна с двумя опорами. Эти плавательные средства изготовлены из материалов с высокой плотностью.
С низкой и высокой опорой
Опоры разной высоты влияют на установку моторов разной мощности. Небольшие модели имеют низкие технические параметры, судна больших габаритов с мощными моторами — более высокие качественные характеристики.
Модели с низкими опорами предназначены для установки маломощных моторов. Их грузоподъемность — 300 кг, воздушные баллоны имеют небольшой диаметр. Возможно применение резиновых гиков и баллеров. Стрингеры крепятся на ПВХ-накладках.
Для использования мощных моторов выпускаются катамараны с высокими опорами. В этих моделях предусмотрен жесткий каркас из алюминия, баллоны большого диаметра (плотность — 800 г/кв.м), стрингеры толщиной 1,4 мм. Опоры дополнительно фиксируются растяжками. Длина такого катамарана достигает 4 метров.
Расчет размеров судна
Диаметр поплавков, а так же ширина и длинна судна зависят, в первую очередь от того, где и как оно будет эксплуатироваться. Чем больше предполагается экипаж и чем больше будут перевозиться грузы, тем больше должны быть размеры плавсредства и диаметр поплавков.
Увеличить грузоподъемность судна можно за счет увеличения сечения баллонов или их длинны. Решающим фактором в данной ситуации является объем воздуха внутри баллонов.
Оптимальные параметры расчета поплавков, исходя из экипажа и грузоподъемности следующие:
- одноместный катамаран должен иметь длину 2-3 метра при поперечном сечении баллона 0,3-0,4 метра;
- для изготовления двухместного судна используют баллоны длиной 3,5-4 метра при диаметре 0,45-0,5 метра;
- трех и четырехместные плавсредства имеют длину до 6 метров при диаметре поплавка 0,5-0,6 метра.
Катамаран длиной более 6 метров делать не рекомендуется, поскольку он потеряет практически полностью свою маневренность. Хотя, если плавать вы собираетесь в основном по прямой, ограничений на размер такого «кораблика» нет.
Чем больше размер судна, тем больше его проходимость и устойчивость, но меньше маневренность. Это касается как его длины, так и ширины.
Ширина катамарана, в первую очередь, определяется его назначением и способом приведения в действие. Если вы изготавливаете катамаран для сплава по реке на веслах по принципу байдарки, его ширина не должна превышать 1,2 метра. В противном случае, захват воды веслами становится невозможным. Если планируется посадка гребцов на баллоны, ширина судна может быть увеличена до 2 метров.
Если же катамаран будет рыболовецким или прогулочным и его планируется оснащать парусом, мотором или лопастями с педалями, его ширина может быть увеличена еще.
Катамаран на веслах
Ширина катамарана должна быть минимум в полтора раза меньше его длины.
Порядок изготовления
Чтобы изготовить катамаран своими руками, нужно определиться с его назначением и, исходя из этого, рассчитать размеры. Мы рассмотрим два варианта судна: простейшее одноместное и туристический плот на основе катамарана.
Одноместный катамаран
Изготовление простейшего одноместного катамарана начинаем с изготовления поплавков. Берем две трубы одинакового диаметра и длины (исходя из расчетов, приведенных выше, нам понадобятся пластиковые трубы для наружной канализации диаметром 0,4 метра и длинной 2 метра). С одной стороны обоих труб крепим пластиковые заглушки. Это будет задняя часть катамарана.

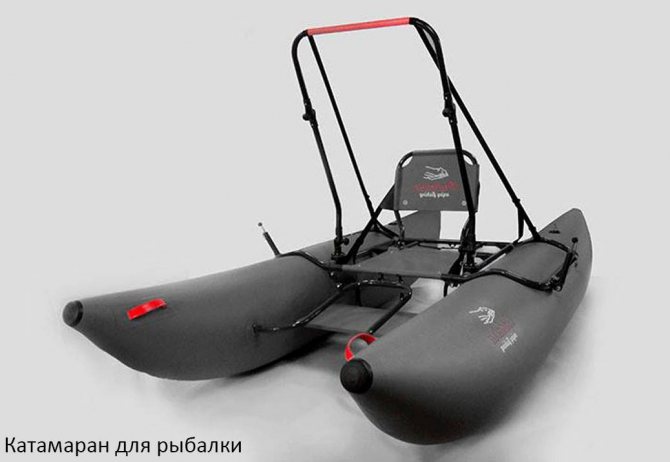

Преимущества использования катамарана на рыбалке
Популярное средство для рыбной ловли — катамараны для рыбалки под мотор. Оно позволяет расширить круг мест рыбной ловли, можно выбирать лучшие для клева стоянки. Сборка и разборка катамарана под силу одному человеку: его части собираются в течение получаса, что делает средство мобильным и удобным.
Палуба выше поверхности воды на полметра, что спасает рыбаков от волн, а дождевые осадки не скапливаются внутри рамы. Воду не нужно вычерпывать, она сливается в зазоры палубы, благодаря чему катамаран удобно мыть. Снизу надувные катамараны защищены брусом от протирания о поверхность дна или берега водоема.
Основными преимуществами судна катамаранного типа считаются:
- высокая устойчивость рамы;
- просторная и высокая палуба;
- большая грузоподъемность;
- прочное днище;
- большие воздушные отсеки;
- легкая сборка и разборка;
- простой уход и мытье от грязи;
- безопасность использования.
Надувной катамаран
Плавать на нём можно в паре и даже для багажа на нём найдётся место.

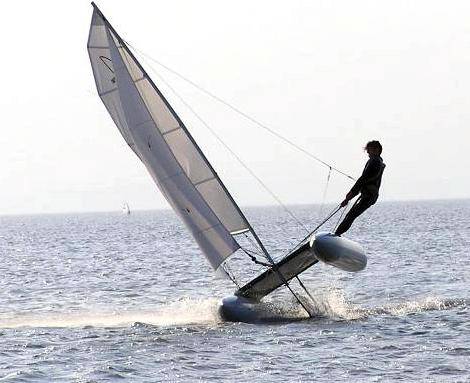

При желании здесь легко можно установить небольшой парус, который приносит мало пользы, но все, же попробовать стоит.
Поплавки клеятся из аптечной прочной клеёнки, поверхность которых покрывается резиновым клеем и тщательно припудривается порошком для серебрянки.
Тканевые чехлы способствуют сохранности поплавков и защите их от солнечных лучей. Для изготовления каркасной рамки и оснований сидений используются алюминиевые трубы диаметром двадцать и двадцать пять сантиметров. Вёсла можно использовать байдарочные.
Модификация с уключиной
Чтобы собрать с уключиной надувной катамаран своими руками (чертежи показаны ниже), в первую очередь заготавливаются два поплавка. По длине они должны составлять не менее 3.5 метра. Непосредственно уключина предназначена для удержания мачты. После закрепления поплавков можно приступить к рулевой колонке.
Для этого чаще всего используется труба диметром около 3.5 см. Далее на поплавок устанавливается баллер. Чтобы его закрепить должным образом, необходимо использовать бимсы. Следующим нужно установить стрингер. Стойка руля монтируется только после румпеля. Подбирают его чаще всего прямоугольной формы. Рундук следует устанавливать с большой натяжкой. Для мачты берется труба диаметром не менее 5.5 см. Парус подбирается в данном случае отдельно. В конце останется только закрепить натяжители.
Что такое катамаран?
Если посмотреть на фото катамарана для рыбалки, то легко заметить что между ним и надувной лодкой много общего. Надувная лодка представляет собой единое целое, даже если она поделена на отсеки и каждый из них надувается отдельно.
Катамаран имеет два отдельных поплавка между которыми оборудован настил. Площадь катамарана намного больше за счет его ширины и полезного места достаточно даже для оборудования небольшой палатки или навеса.
По своим мореходным свойствам катамаран намного устойчивее его не заливает водой как лодку. Палуба обычно находится достаточно высоко от воды и волна до нее не достает.
Фото лодки своими руками
Читайте здесь — Как сделать удочку своими руками — интересные и уловистые самодельные удочки на фото. Варианты для каждого рыбака уже здесь!
Руководство по строительству катамарана
Прежде чем приступить к строительству катамарана, стоит разобраться в некоторых нюансах.
Во-первых, прежде чем приступить к строительству водного велосипеда своими руками, нужно определиться с основной конструкцией, а именно, из чего будет сделан корпус.
Во-вторых, то, каким будет конструкция, зависит от того, для каких целей планируется строительство.
В-третьих, сейчас на просторах интернета можно найти массу примеров реальных проектов, которые легко реализовать даже при минимальных условиях (материалы, помещение, инструменты).
Далее предлагаем несколько вариантов строительства этого плавсредства.
Самодельный катамаран
Надежный катамаран из пенопласта
Катамаран из пенопласта может похвастаться массой преимуществ: долговечность, непотопляемость, легкость эксплуатации. Чтобы сделать плавсредство, понадобится следующие детали, которые изготавливаются из фанеры с толщиной 12 мм:
- Две диафрагмы в носовой части.
- Четыре перегородки.
- Четыре шпангоута.
Для закрепления деталей используют стяжные трубы из дюралюминия (также подойдут стальные тонкостенные трубы). На трубах необходимо нарезать резьбу, размер которой должен составлять примерно 12 мм.
Перед сбором поплавков плавсредства на широкие части пластин кладут эпоксидный клей, а потом за счет стяжек их совмещают с помощью стальных трубок. Далее будущее плавсредство обклеивают с помощью бязи или стеклоткани, сложенной в несколько слоев. Делать это лучше с помощью эпоксидной смолы.
Передняя сторона поплавков изготавливается также собственноручно с помощью уголков, а далее обшивается листами из алюминия.
Крышки, состоящие из фанеры листового дюралюминия, приделывают к уголкам носовой части винтами, а сама носовая часть садится на концы стяжных труб и затягивается гайками. Финишная стадия заключается в заполнении носа плавсредства пенопластом, после чего закрывается крышка.
Палуба строится с помощью реек и деревянных брусков. Далее механизм крепят к шпангоутам болтами и гайками.
судно из пенопласта
Надувной катамаран своими руками
Чаще всего поплавки отличаются конструкцией двухслойного вида: камеры внутри и защитную оболочку снаружи. Чтобы смастерить надувной катамаран, можно воспользоваться внутренними камерами с двумя отсеками.
Установка надувной камеры в средство передвижения по воде производится в шкуру поплавка через отверстия, которые расположены на концах шкуры. Все действия должны проводятся следующим образом:
- Камера кладется рядом с отверстием.
- Шкуру надевают на руку через другое отверстие.
- Камера втягивается в шкуру.
- Концы загибают приблизительно на 10 см.
У надувного плавсредства с примитивными люками отсутствует застежка, так как в момент надувания, камеры закрываются сами. В ходе вставки двух камер в шкуру, они наслаиваются друг на друга. Далее проводится втяжка двух шкур одновременно.
Трубка, которая надувает камеры, идет из шкуры через один из люков. Что касается давления в камерах, в основном оно равняется не более 0,1 атм.
Надувной катамаран
Как сделать катамаран своими руками
Проблема как сделать катамаран своими руками не является архисложной . Важно, прежде всего, понять каких габаритов будет конструкция, исходя из этого, можно будет выбирать нужные материалы.
Выбор материала изготовления
Материалы могут быть самые разные, например, надувные катамараны, изготавливаемые своими руками, чаще всего используются:
Что потребуется
- Рулетка
- Болгарка.
- Ножовка по дереву и металлу.
- Уголок.
- Саморезы.
- Молоток.
Прежде чем начинать работы, следует сделать чертеж конструкции, произвести необходимые расчеты.
Пошаговый алгоритм действий
- Составляются чертежи катамарана.
- Подготавливается материал.
- Делаются заготовки.
- Судно собирается по блокам.
Из пенопласта
Самодельный катамаран из пенопласта хорошо использовать для рыбалки, служить он может долгие годы. Пример:
- Размер плавсредсва 3760 – 1610 мм. Пластины берутся толщиной от 45 до 15 м. Высота поплавка составляет 210 мм, его ширина 420 мм. В носовой части ставится четыре перегородки и четыре шпангоута. Все переборки выпиливаются из фанеры толщиной 10—14 мм.
- Для крепежа берутся алюминиевые трубы, на внешней стороне делается резьба, тогда трубы можно надежно фиксировать.
- Для изготовления поплавков (26х26 мм) берется лист алюминия, толщиной 0,4 мм. Крышки делаются из дюраля (толщина 1,6 мм). Конструкция фиксируется в носовой части с использованием уголков.
- Палуба изготавливается из брусков. Все стыки и зазоры проклеиваются эпоксидной смолой.
Надувной
Надувной катамаран, который делается своими руками, имеет поплавки в форме барабана, поверхность двухслойная. Для увеличения живучести, поплавки нередко делают в два отсека. Надувная камера инсталлируется в поплавок через специальные проемы. Давление в баллонах для катамарана сделанного своими руками составляет порядка 0,12 атм.
Для подкачки камер лучше всего использовать ножной насос или помпу.
Парусные
Катамаран парусный делается из алюминиевых труб, которые крепятся с использованием болтов и гаек. Чтобы сделать парусное судно такого типа, необходимо будет только произвести некоторые токарные работы.
Парус делается из дюралевых труб, которые вставляются друг в друга. При транспортировке плавсредства в длинные части мачты, инсталлируют элементы рангоута.
Для сплава
Построить катамаран для сплава своими руками для сплава несложно. Сплав по быстрой реке – это всегда приключение. С увеличением размера судно увеличивается его устойчивость. Если катамаран будет управляться с помощью весел, то его ширина не должна превышать 1,3 метра. Если гребцы будут находится на баллонах то ширину можно увеличить до двух метров.
Ну не здорово ли?
Трудно удержаться от такой покупки, как водный велосипед, который весит всего 14 килограмм и вдобавок к этому еще и может разбираться. Сложив его на время в сумку (в разобранном виде), вы сможете путешествовать с ним повсюду и испытывать на любых водоемах. Максимальный вес, который может выдержать конструкция такого акваскипера, составляет 110 килограмм, минимальный же – 35. Поэтому в целях безопасности подросткам до 11-13 лет кататься на нем не следует.
Эти рекомендации в ограничении возраста приводятся для покупателей велосипедов на подводных крыльях. Для тех же, кто решается приобрести катамаран-велосипед для прогулок по водной акватории, таких ограничений не существует. В этом случае все зависит от взрослого человека: если он допускает своего ребенка до него, значит, доверяет и не сомневается в его силе и выносливости. Но внимательность и контроль за детьми и подростками всегда необходимы и никогда не помешают. Будьте осторожны на воде!
Парусный Катамаран
Поплавки данного судна имеют определённую камерную конструкцию, то есть внешнюю оболочку, которая обеспечивает прочность и внутреннюю камеру, отвечающую за герметичность. Данная функция упрощает изготовление этой модели и повышает её надёжность. Обводы на поплавках способствуют достижению маленького сопротивления воды при движении. Каркас сконструирован из дюралюминиевых трубок на болтовых креплениях при помощи фасонных гаек.
Катамаран оснащён рулём для облегчения управления и отдыха . Также подобная конструкция предусматривает наличие парусного вооружения. Практически все комплектующие изготавливаются самостоятельно, необходимо только небольшое количество токарных работ.
Поплавки
Их два и каждый имеет вид заполненной воздухом пустотелой и круглой конструкции в поперечном сечении. Поплавки практически не имеют цилиндрических участков и отличаются носовым и кормовым срезами. Большое соотношение надводного к подводному объёмов в кормовой и носовой частях поплавков способствует замечательной всхожести на волны.
Поплавок состоит их внутренней камеры и внешней оболочки, которая на пятнадцать процентов меньше камеры. Данный фактор необходим, так как способствует напряжённому состоянию камеры и обеспечивает её безопасность. Изготовление камер является основной операцией и занимает много времени. Деталь, изготовленная из синтетических материалов, считается наиболее долговечной, а из прорезиненных – дешёвой.
Раскрой
Если камеру невозможно выкроить из цельного куска материала, то полотнище клеится из кусков обязательно внахлёст. Ширина шва должна быть не менее трёх сантиметров и на их месте необходимо проклеивать дополнительные тканевые полосы. Заднюю часть камеры, имеющую вид рукава, при сборке скручивают и перевязывают при помощи резинового жгута.
Днище также выкраивается из цельного тканевого куска или из отдельных полотнищ. Далее сшиваются нижняя и верхняя оболочная часть от конечностей к середине. Кроить данные детали следует очень внимательно, с точностью до миллиметра, для обеспечения правильной формы и избегания складок на поплавке.
Мост
Данная деталь изготавливается из набора алюминиевых трубок различного диаметра, креплениями, для которых служат шпильки и болты. Все стрингеры состоят из двух составляющих, соединённых при помощи втулки, которая крепится клеем к кормовой части и фиксируется шпилькой. Концы стрингеров закрепляются заглушками, изготовленными из любых материалов, и фиксируются при помощи фасонных гаек.
Палуба
Данная деталь имеет вид прямоугольного полотнища изготовленного из плотного сорта капрона. Её размеры зависят от собранного каркаса. По периметру необходимо подвернуть края полотнища на тридцать миллиметров и прошить. Затем следует установить люверсы, предназначенные для крепления моста и палубы. Шнуровку необходимо провести от середины поплавка к конечности.
Руль
Данная деталь катамарана имеет вид пера изготовленного из стеклотекстолита листового толщиной два миллиметра, которая в дальнейшем раздваивается и складывается вместе. Обе половины необходимо прикрепить к задней и передней кромке при помощи отверстий и медной проволоки и винтов. Затем все кромки по очереди необходимо залить эпоксидной смолой и обмазать пластилином.
Руль следует, навесит на кронштейн при помощи самодельных петель.
Вёсла
Для изготовления вёсел необходимы дюралюминиевые трубы, к которым крепится расплющенный при помощи нагревания валёк, четырьмя болтами или заклёпками.
Парусное вооружение
Данное вооружение вспомогательного характера малоэффективно и поэтому редко используется, но предусмотрено на данном виде катамарана.
Катамаран своими руками
Для осуществления небольших прогулок или походов по воде катамаран имеет целый ряд преимуществ перед лодкой или байдаркой. Это удобство при высадке и посадке, надёжность, большая устойчивость и маневренность, а также повышенная проходимость различных порожистых участков.
Также данное средство передвижения по воде имеет и недостатки, например, повышенная парусность корпуса и маленькая скорость при движении с вёслами. Но данные недостатки окупаются преимуществами катамарана.
Существует множество конструкций катамаранов, в изготовлении которых используются доступные материалы. При помощи подробного описания и чертежей каждый желающий может своими руками и практически без затрат собрать нужную ему модель.
Катамаран представляет собой простое в эксплуатации и изготовлении судно, универсальное в использовании и жизнеспособное в экстремальных ситуациях. По типу движения данные судна бывают гребные, парусные и моторные, а также смешанные конструкции. Состоят данные приспособления из каркаса и поплавков. Каркас изготавливается из некоторого количества продольных элементов, а поплавки из воздухонепроницаемого внутреннего баллона. Далее мы расскажем, как сделать катамаран своими руками.
Парусный Катамаран
Поплавки данного судна имеют определённую камерную конструкцию, то есть внешнюю оболочку, которая обеспечивает прочность и внутреннюю камеру, отвечающую за герметичность. Данная функция упрощает изготовление этой модели и повышает её надёжность. Обводы на поплавках способствуют достижению маленького сопротивления воды при движении. Каркас сконструирован из дюралюминиевых трубок на болтовых креплениях при помощи фасонных гаек.
Катамаран оснащён рулём для облегчения управления и отдыха . Также подобная конструкция предусматривает наличие парусного вооружения. Практически все комплектующие изготавливаются самостоятельно, необходимо только небольшое количество токарных работ.
Стоимость на данное изделие невысока. Используется парусный катамаран на порожистых и равнинных реках, и на озёрах. При спокойной воде обеспечивается скорость, преодоление порогов.
Поплавки
Их два и каждый имеет вид заполненной воздухом пустотелой и круглой конструкции в поперечном сечении. Поплавки практически не имеют цилиндрических участков и отличаются носовым и кормовым срезами. Большое соотношение надводного к подводному объёмов в кормовой и носовой частях поплавков способствует замечательной всхожести на волны.
Поплавок состоит их внутренней камеры и внешней оболочки, которая на пятнадцать процентов меньше камеры. Данный фактор необходим, так как способствует напряжённому состоянию камеры и обеспечивает её безопасность. Изготовление камер является основной операцией и занимает много времени. Деталь, изготовленная из синтетических материалов, считается наиболее долговечной, а из прорезиненных – дешёвой.
Раскрой
Если камеру невозможно выкроить из цельного куска материала, то полотнище клеится из кусков обязательно внахлёст. Ширина шва должна быть не менее трёх сантиметров и на их месте необходимо проклеивать дополнительные тканевые полосы. Заднюю часть камеры, имеющую вид рукава, при сборке скручивают и перевязывают при помощи резинового жгута.
Рукавная конструкция обеспечивает возможность проведения ремонта и сушки. Также в камеру, перед носовыми гребцами, необходимо вклеить специальный клапан, предназначенный для резиновой лодки. С его помощью можно подкачивать на ходу поплавки при необходимости.
Днище также выкраивается из цельного тканевого куска или из отдельных полотнищ. Далее сшиваются нижняя и верхняя оболочная часть от конечностей к середине. Кроить данные детали следует очень внимательно, с точностью до миллиметра, для обеспечения правильной формы и избегания складок на поплавке.
Мост
Данная деталь изготавливается из набора алюминиевых трубок различного диаметра, креплениями, для которых служат шпильки и болты. Все стрингеры состоят из двух составляющих, соединённых при помощи втулки, которая крепится клеем к кормовой части и фиксируется шпилькой. Концы стрингеров закрепляются заглушками, изготовленными из любых материалов, и фиксируются при помощи фасонных гаек.
Катамаран «Прибой»
Катамаран “Прибой” (водный велосипед) с педальным приводом, предназначенный для отдыха и водных прогулок по внутренним водоемам и прибрежным зонам морей.
- Привод и рулевое управление катамарана изготавливаются из нержавеющей и оцинкованной стали. Оболочки поплавков и кресла катамарана (водный велосипед) изготавливаются из стелопластика.
- Поплавки катамарана (водный велосипед) заполняются пенопластом, что обеспечивает 100% непотопляемость.
- Защитно-декоративное покрытие водного велосипеда из стеклопластика (стеклопластиковый катамаран) обеспечивает не только стойкость к ультрафиолету, гладкость поверхности, но и дает широкие возможности при выборе цветовой гаммы изделия.
Прибой – основные параметры и размеры:
- Длина катамарана – 3,75 м;
- Ширина катамарана – 1,95 м;
- Высота катамарана – 1,1 м;
- Масса катамарана – 95-100 кг;
- Грузоподъемность катамарана – до 200 кг;
- Пассажировместимость – 2 человека и ребенок до 12 лет.
Основные достоинства:
- легкий ход и управляемость
катамарана (водный велосипед), что допускает управление им даже ребенку; - высокое расположение сидений и наличие брызговиков
далает возможным совершать прогулки на катамаране в одежде; - хорошая устойчивость на воде
предоставляет возможность перемещаться по поплавкам, нырять с них в воду и выходить из воды; - отличная маневренность катамарана
(водного велосипеда) “Прибой” (радиус поворота – 3 метра); - возможность комплектации съемным солнечным тентом, багажной сумкой для вещей пассажиров (объем – 40литров), подстаканниками для напитков.
Применение стеклопластика в качестве основного материала в конструкции катамарана Прибой позволяет добиться:
- большого срока службы стеклопластикового катамарана (водный велосипед из стеклопластика);
- высокой стойкости к изменению температур;
- устойчивость к агрессивным средам и ультрафиолету;
- высокие физико-механических и эксплуатационных свойства;
- простота ухода и обслуживания.
Как сделать водный велосипед своими руками?
Водный велосипед прост по устройству, надежен и легок. Основой для него служит рама детского велосипеда.
1 – поплавки; 2 – рама; 3 – малый угольник; 4 – большой угольник; 5 – растяжки; 6 – перо руля; 7 – подшипники; 8 – гребное колесо; 9 -вал; 10 – заклёпка диаметром 5; 11 – втулка; 12 – заклепка диаметром 5; 13 -звёздочка; 14 – полоса размером 0.5x25x200 мм; 15 – полоса размером 0,5x25x210 мм; 16 – болт М8х30; 17 – гайка М8.
Инструкция по изготовлению водного велосипеда
- Из четырех сухих сосновых гладко обструганных досок сечением 20x120x2400 мм вырежьте, как показано на рисунке, “щёчки” поплавков 1.
- Соедините их на казеиновом клее и мелких гвоздиках распорками, а на концы поставьте бобышки. Снизу днища поплавков, тоже на клее и гвоздиках, закройте листом фанеры толщиной 3 мм и размером 300×2500 мм.
- Изнутри пазы обильно смажьте клеем и заклейте полосками ткани. Когда клей высохнет, места соединения фанеры со “щёчками” прошпаклюйте и покройте масляной краской.
- Через 1-2 дня, как только краска хорошо просохнет, на клее и гвоздях укрепите палубу. Ее сделайте из листа фанеры толщиной 3 мм и размером 300×2400 мм.
- Из сосновых брус-ков, как показано на рисунке, изготовьте раму 2 и угольниками 3 и 4 укрепите её на поплавках. Растяжками 5 прочно соедините раму велосипеда с рамой поплавков.
- Из листа миллиметровой стали вырежьте перо руля 6, припаяйте к нему ось и вставьте его в переднюю вилку.
- Затем приступайте к монтажу привода. Для этого гребное колесо 8 наденьте на вал 9 и смонтируйте со звездочкой 13 зубчатой передачи при помощи втулки 11 и заклепок 10 и 12.
- Затем подшипник 7 установите по месту в задней части поплавков, на расстоянии, которое определяется длиной цепи.
- Закрепив подшипники наметками 14 и 15 из полосок металла (отрезки обручей) к раме поплавков, затяните болты М8×30 гайками M8 (16, 17). Проверив правильность сборки, покрутите несколько раз педалями привода.
- После этого, пропитав всё деревянные поверхности кипящей олифой, покрасьте велосипед масляными красками в цвета, какие вам по вкусу.Из тонких гладко обструганных и обработанных мелкой наждачной бумагой дощечек размером 10x50x1340 мм сделайте с левой стороны подножку. Красить ее не надо.
Делаем катамаран из старого велосипеда
Делаем катамаран из старого велосипеда.Любителям мастерить, желающим изготовить такую приставку, потребуется несколько метров дюралюминиевых труб и стального тросика для каркаса и 6-7 м2 водонепроницаемой ткани для поплавков. Если вы живете близко от водоема, можно сделать и чисто водный транспорт — «водопед», взяв за основу велосипедную раму без колес.
Велоприставка состоит из силового каркаса, надувных поплавков и винтового движителя. Основной несущий элемент каркаса — центральная балка, с которой через перекладины шарнирно соединены продольные балки. Снизу установлены передняя и задняя откидные стойки, служащие распорками для расчалок, соединяющих концы перекладин. Внешние концы задних перекладин соединяются расчалками с рамой велосипеда, удерживая ее от сваливания на бок, а перекладины — от складывания назад. Для передачи нагрузки с силового каркаса на надувные поплавки к продольным банкам снизу приклепаны ложементы со съемными пластинами. Надувные поплавки пришнуровывают к ним за язычки или крепят с помощью застежек-крепежей.
Движитель состоит из редуктора, гребного зала, винта и установленного за ним руля, соединенного с передней вилкой велосипеда специальной проводкой. По концам центральной балки установлены передний и задний узлы крепления приставки к раме велосипеда.
Конструктивное исполнение перечисленных элементов и их соединений может быть различно — в зависимости от технологических возможностей, квалификации, вкусов и изобретательности исполнителя.
При всем стремлении к конструктивной и технологической простоте автору не удалось избежать токарных работ и сварки. Их использование было продиктовано стремлением максимально облегчить механизм, обеспечив ему достаточную прочность и жесткость. Силовая трансмиссия. В качестве редуктора применена ручная двухскоростная дрель с передаточным отношением 7: 1. Вместе с цепной передачей она обеспечивает передаточное число между валом педалей и гребным винтом 21:1. Крепится дрель с помощью, установленной на оси вилки. Вместо боковой ручки на шестигранный хвостовик дрели посажена малая звездочка цепной передачи, а «место патрона — гребной вал.
Рис.1. Велокатамаран
Чтобы повысить КПД, я заменил примененный сначала трехлопастный винт 0 200 мм на двухлопастный 0 270 мм, выклеенный из стеклоткани на эпоксидной смоле. Винт левого вращения, шагом около 230 мм. Форма и толщина лопастей подобраны так, что угол их установки меняется в зависимости от нагрузки за счет упругой деформации, обеспечивая на всех режимах движения шаг, близкий к оптимальному. Для упрощения конструкции и уменьшения габаритов приставки в сложенном виде я исключил и предусмотренную ранее кольцевую насадку вокруг гребного винта. Вместо нее установлена более легкая противоказитационная плита, предохраняющая от засасывания воздуха.
В опорном подшипнике гребного вала установлены фторопластовые втулки, способные работать в воде без смазки (можно изготовить их и из капролона).
Надувные поплавки выкроены из прорезиненной ткани («серебрянки»). Чтобы увеличить воздухонепроницаемость и предохранить хлопчатобумажную основу ткани от намокания и гниения, ее обратную сторону покрывают двумя слоями герметика 51-Г-10, разведенного бензином Б-70 в отношении 1:1.
Рис.2 Трансмиссия и элементы каркаса катамарана
Для поплавков пригодна также капроновая или лавсановая ткань, пропитанная герметиком 51-Г-10 или У-ЗОМЭС-5, полиуретаном или клеем «Момент-1», разведенным на скипидаре в отношении 1:1 по объему.
Для крепления к ложементам на поплавках приклеиваются язычки из полосы той же ткани шириной 80-100 мм, сложенной, как показано на рисунке. Язычки лучше клеить к надутым поплавкам по готовым ложементам и пластинам.
Если планируется крепить поплавки шнуровкой, в язычках делают отверстия 0 10 мм и шагом 80-100 мм, а в петли язычков продевают спицы из дюралюминиевых электродов 0 3 мм. Для повышения живучести велоамфибии каждый из поплавков разделен на три отсека поперечными переборками, а виде конических диафрагм из той же ткани. Такая форма диафрагм хорошо сохраняется под давлением и позволяет сворачивать поплавки без складок. Переборки вклеивайте в последнюю очередь, оставив для этого в средней части поплавка открытый участок шва длиной в полметра. Шов лучше располагать снизу.
Рис.3. Звездочка редуктор катамарана
Накачивать поплавки воздухом удобно с помощью резиновой помпы (лягушки). Не забудьте в каждый отсек поплавка вклеить вентили со съемными ниппелями от резиновой лодки.
Оконечности поплавков лучше выклеивать на болване, который можно изготовить из пенопласта, дерева, папье-маше, глины. После склейки все швы надо промазать герметикой, затем заклеить наружные швы полосками ткани шириной 20 мм.
Для повышения герметичности, улучшения внешнего вида и придания водоотталкивающих свойств поплавки окрашиваются эластичной краской, изготовленной по рецепту: один тюбик клея «Момент-1», 0,5 л скипидара и 100 г алюминиевой пудры. В заключение несколько слов о дальнейшем улучшении конструкции. В принципе допустимо заменить дрель и наклонный зал на вертикальную колонку, исключив руль. Это позволит уменьшить массу, габариты и избавит от необходимости разнимать цепь. Интересно попытаться вместо винта применить ластовый движитель. И, наконец, создать приставку, не требующую демонтажа колес.
А. САФРОНОВ, г. Горький
Технические характеристики
Катамаран состоит из двух воздушных баллонов и рамы, которая бывает надувной или жесткой, изготовленной из алюминия. В собранном состоянии вся конструкция помещается в рюкзаке, что удобно при транспортировке.
Устойчивость
Катамаран — устойчивая конструкция, он легко всходит на волну, получая минимум ударов. Образование брызг небольшое на любой скорости, что комфортно для пассажиров. При волне высотой 0,5 м остойчивость конструкции превосходит другие модели. Катамараны устойчивы на курсе, легко выдерживают заданную траекторию движения.
Плавсредство способно противостоять воздействию внешних сил, его боковая устойчивость противостоит силам переворачивающего момента. Продольная устойчивость противостоит навалам на корму или нос — продольному переворачивающему моменту (перевороту через корму). Большое расстояние между баллонами и правильное распределение веса увеличивают остойчивость средства.
Безопасность катамарана больше, чем у лодочных моделей. Остойчивость его конструкции намного выше. Перевороты лодок возможны при нагрузке на борт, что часто бывает при выуживании рыбы, когда происходит крен плавсредства. Используя надувные конструкции, даже несколько человек могут находиться на одном борту без опасности его крена и переворота. Это плавсредство невозможно перевернуть или потопить.
Полезное пространство
Катамараны намного шире однокорпусных моделей, благодаря чему полезное пространство почти в два раза больше, чем у лодок. Палубы шириной от 2 м могут быть длиной от 2,5 до 4 м, на большом участке устанавливают тент или палатку.
Экономичность
Благодаря своей конструкции катамаранные модели имеют уменьшенное лобовое сопротивление. Их вес поделен между воздушными корпусами, что создает малое сопротивление по сравнению с лодками. Скорость катамарана на 20−40% выше, чем у лодочного средства с такой же нагрузкой.
Катамараны разгоняются до 20−25 км/ч при использовании меньших моторов, потребляющих мало топлива. Расход топлива у этих моделей на треть ниже, чем у лодок. Модели для рыбалки имеют транец под мотор до 10 л.с., но в них часто используются небольшие двигатели от 2 до 5 л.с.
Грузоподъемность
Загруженное плавсредство может погрузиться ниже оптимальной глубины, но у катамарана от перегрузки только ухудшатся скоростные характеристики: чтобы он затонул, груз должен в три раза превышать грузоподъемность. Это значит, что при грузоподъемности 500 кг критичной для данного плавсредства будет перегрузка до 1500 кг.
Катамаранные средства имеют грузоподъемность от 300 до 500 кг, загруженность не влияет на его остойчивость и скорость. Несмотря на небольшой вес, модели имеют большую грузоподъемность, на них можно расположить ящики для перевозки улова, приспособления для рыбалки и много других нужных грузов. Количество пассажиров — от 2 до 10 человек. Непотопляемость при перегрузках — большое преимущество катамаранной конструкции по сравнению с лодочными моделями.
Как построить катамаран
Туристский поход, соревнования на воде, рыбалка! Сколько связано с ними незабываемых летних дней и зимних мечтаний! Но ведь чтобы эти мечты воплотились в действительность, перво-наперво надо иметь какое-нибудь судно. Вот хотя бы этот катамаран с заманчивым названием «Отдых»!
Вы, конечно, знаете, что катамараном называют судно, состоящее из двух корпусов, соединенных между собой площадкой или надстройкой для размещения пассажиров и грузов. Существуют катамараны моторные, парусные и гребные. В зависимости от режима движения по воде катамараны делятся на водоизмещающие и глиссирующие. Бывают суда, состоящие из трех корпусов, соединенных одной общей платформой. Их называют тримаранами. Вообще же суда, имеющие несколько корпусов, соединенных между собой, называются полимаранами (от слова «поли» — много).
Катамаран «Отдых» — моторный, глиссирующий. При сравнительно небольших размерах корпус имеет довольно высокий борт, предохраняющий водителя и пассажиров от водяных брызг и обеспечивающий безопасное плавание в «свежую» погоду. Прочный корпус дает возможность эксплуатировать катамаран на высоких скоростях, с подвесными моторами «Москва» и моторами большей мощности.
Корпус катамарана состоит из двух симметричных поплавков, соединенных мостиком, образующим с бортами поплавков одну общую платформу длиной 2,66 и шириной 1,63 м, на которой размещаются пять сидений. Днище поплавков V-образной формы, к корме плавно переходит в почти плоскую площадку, обеспечивая глиссирование по поверхности воды. Борта поплавков в носу имеют небольшой развал, служащий для отражения брызг при движении по взволнованной поверхности воды. В корме борта несколько заваливаются. Это сделано для того, чтобы выходящая из-под днища вода не замывала борта и не тормозила движение катамарана. На палубе в корме сделаны невысокие крылья, предохраняющие от брызг кормовую часть с моторами. Нижняя поверхность платформы — плоская, плавно снижающаяся к корме, а высота просвета под платформой выбрана такой, чтобы при движении катамарана платформа не касалась воды.
ОБЩЕЕ РАСПОЛОЖЕНИЕ
Корпус катамарана делится на три отсека.
Носовая часть обоих поплавков используется в качестве форпика, где хранится разное имущество, необходимое в плаванье. В средней части корпуса располагается кокпит, рассчитанный на пять человек. Два передних сиденья разнесены к бортам, у кормовой стенки — один трехместный диван. Сиденья выполнены из поролона, обтянутого цветным текстовинитом. К спинкам передних мест примыкают ящики, предназначенные для хранения еды и багажа. Днищевая часть кокпита закрыта сланями из водостойкой фанеры, в передней части установлено широкое ветровое стекло из плексигласа с металлической окантовкой для крепления тента. На ветровом стекле у бортов крепятся ходовые отличительные огни (по правому борту зеленый, по левому — красный) и огни отмашки. В средней части стекла сверху установлен топовой огонь. Ходовые огни и огни отмашки получают питание от аккумулятора мотоциклетного типа, установленного в специальном ящике в кормовой части кокпита под сиденьем левого поплавка.
На катамаране можно установить тент из полиэтиленовой пленки, натягиваемый на ветровое стекло, и две П-образные складные рамки из дюралюминиевых труб. Рамки устанавливаются в гнездах на внутренней обшивке кокпита. На левом борту в передней части кокпита располагается пост водителя. На панели управления смонтирована рулевая колонка со штурвалом автомобильного типа, связанная с подвесными моторами через штуртросовую передачу, рукоятка блока «реверс — газ», манометр — указатель скорости, пересчитанный с давления кг/см2на показания скорости в км/час, и тумблеры включения огней. Здесь же предусмотрено гнездо для флага отмашки. На передней панели имеется также место для часов и кронштейны для крепления переносного батарейного приемника типа «Атмосфера-2».
Два подвесных мотора «Москва» навешиваются на транцы поплавков, под палубой устанавливаются баки для горючего. Моторы соединяются дистанционным управлением реверса и газа с постом водителя при помощи жестких тяг и тросов в гибкой металлической оболочке.
На катамаран «Отдых» могут быть установлены и стационарные двигатели небольшого веса, например от мотоциклов «К-750», «М-72», «М-61» или от автомобиля «Запорожец». Но при этом необходимо сделать специальный фундамент. Для того чтобы гребной винт работал в нормальных условиях, двигатель, устанавливаемый на платформе перед кормовыми сиденьями, нужно опускать вместе с днищем платформы, а кронштейн гребного вала устанавливать под так называемой антикавитационной плитой. Любой стационарный двигатель необходимо оборудовать дистанционным управлением реверса и газа с поста водителя.
Для буксировки и швартовки катамарана на палубе в носовых оконечностях поплавков установлены два фигурных рыма с карабинами, препятствующими соскальзыванию буксиров. В кормовой части на транцах поплавков имеются алюминиевые ручки, служащие для переноски катамарана, швартовки, а также для крепления его при перевозке на автомашине или тележке.
КОНСТРУКЦИЯ КОРПУСА
Корпус катамарана в основном выполнен из сосны. Киль сечением 25 X 50 мм стыкуется с форштевнем «на ус» без дополнительных креплений. Форштевень выклеивается из 4 сосновых и 2 дубовых планок сечением 8 X 80 мм на специальном шаблоне. Скуловые стрингеры и привальные брусья — одного сечения (20 X 30 мм), днищевые стрингеры — 18 X 30 мм, бортовые — 15 X 30 мм. Подпалубные (12 X 15 мм) и продольные (15 X 30 мм) связи платформы также выполнены из сосны.
Шпангоуты собираются из сосновых заготовок сечением 40 X 18 и 50 X 18 мм, причем шпангоутные рамки поплавков собираются из заготовок сечением 40 X 18 мм, а внутренний топтимберс поплавка и поперечная балка мостика — из брусков сечением 50 X 18 мм. Все элементы шпангоутов соединяются между собой в стык и скрепляются фанерными кницами толщиной 3 мм на клею «ВИАМ-Б3», с запрессовкой гвоздями 1,5 X 20 мм. Каркасы передних и задних сидений выполнены из сосновых заготовок с фанерными кницами и собираются в процессе установки оборудования на клею «ВИАМ-Б3».
Затем на каркасе устанавливаются фанерные щиты сидений с поролоном, обтянутым текстовинитом. За передними сиденьями монтируются багажные ящики, каркас которых собирается из сосновых заготовок сечением 20 X 30 мм и обшивается фанерой толщиной 3 мм. Сверху на петле устанавливается фанерная крышка толщиной 6—8 мм, служащая одновременно и столиком. Внутри кокпита вдоль палубы на шурупах размером 3 X 15 мм устанавливается комингс из фанеры толщиной 3 мм, который со стороны палубы по периметру закрывается ясеневой раскладкой. Передняя панель выполнена из фанеры толщиной 8 мм и прикреплена на клею с шурупами к бимсу при помощи деревянных бобышек.
Для обшивки корпуса использована фанера марки БС. Днище поплавков и настил платформы выполнены из фанеры толщиной 5 мм. Борта, палуба и обшивка платформы зашиты фанерой толщиной 4 мм, фальшборт имеет толщину обшивки 3 мм. Поверх обшивки вдоль паза борта с палубой устанавливается ясеневый буртик сечением 25 X 30 мм. Набор катамарана и обшивка изнутри покрываются два раза горячей олифой и грунтуются свинцовым суриком или грунтом № 138А. Спинки сидений, обшивка ящиков, передняя панель, комингсы кокпита, раскладка и буртики покрываются морилкой «под орех», а затем лакируются за три раза масляным лаком «6с». Снаружи корпус в местах стыков для лучшей гидроизоляции оклеен полосами стеклоткани на эпоксидном клею и покрашен пентафталевыми красками.
Необходимо отметить, что конструкция корпуса рассчитана на два мотора «Москва». Применение более мощных подвесных или стационарных моторов (до 2 X 20 л. с.) возможно, но при этом необходимо увеличить толщину днищевой обшивки поплавков до 6 мм и ввести дополнительные крепления транцев. Никаких других изменений вносить не требуется.
ПОСТРОЙКА КАТАМАРАНА
Начинаем с разбивки плаза.
На. фанерном щите шириной 2 м и высотой 0,8 м проводим вертикальную линию — ось симметрии корпуса — и обозначаем ее буквами ДП (диаметральная плоскость). На расстоянии 625 мм с каждой стороны параллельно ДП проводим оси симметрии поплавков (ДП поплавков), разбивая вокруг них сетку с размером клетки 100 Х 100 мм и следя за строгой перпендикулярностью пересечений линий. На этих сетках по таблице плазовых ординат и теоретическому чертежу вычерчиваем в натуральную величину шпангоуты, нанося при этом ширину элементов набора и вычерчивая по конструктивному чертежу все кницы. С плаза снимаем форму книц в натуральную величину, переносим их на фанеру и выпиливаем. Прикладывая заготовки к плазу, размечаем и отпиливаем по размерам все элементы: бимсы, топтимберсы, флортимберсы, относящиеся к одному шпангоуту. Затем располагаем на плазе по периметру каждого шпангоута все элементы и, накладывая в нужных местах кницы, несколькими гвоздями скрепляем эти элементы в одно целое. Затем, перевернув шпангоут, устанавливаем кницы с другой стороны. Так собираем и все остальные шпангоуты. После сборки шпангоуты склеиваем клеем «ВИАМ-Б3», следя за совпадением их обводов с чертежом на плазе.
Кницы к ним прибиваем на клею гвоздями 1,5 X 20 мм. После этого шпангоуты в течение суток надо просушить при температуре 20°С или выше. При более низкой температуре время выдержки увеличивается.
Форштевни выклеиваются на специальном шаблоне, конструкция которого показана на рисунке. Заготовленные рейки намазываются клеем и последовательно укладываются одна на другую «пакетом». Затем «пакет» ставится на ребро и притягивается к шаблону струбцинами. При этом дубовые рейки при изгибании «пакета» должны находиться со стороны шаблона. Прижимать «пакет» нужно до тех пор, пока он не повторит полностью форму шаблона. После этого «пакет» следует просушить. Когда заготовка высохнет, ее снимают с шаблона, скалывают подтеки клея и с помощью рубанка добиваются ровной поверхности и ширины, соответствующей размерам на чертежах. Ширину реек в связи с этим нужно брать несколько большей ширины форштевня.
Заготовив детали для форштевня и киля, можно приступать к их соединению, подгоняя «ус» так, чтобы не образовалось перелома в месте стыка и получилась одна непрерывная плавная линия. После подгонки «уса» киль с форштевнем склеивается и сжимается струбцинами. «Ус» у стыкуемых деталей нужно застругивать на длине, равной удесятеренной их толщине. Такое соединение не нуждается в дополнительном креплении и надежно держится при помощи одного клея. К закладкам (два киля с форштевнями) на клею крепятся передние бобышки. После этого можно приступать к изготовлению стапеля.
Стапель изготовляется из двух досок толщиной 40—50 мм с ребрами по линии изгиба киля. Эти стапель-балки устанавливаются строго параллельно, на заданном расстоянии друг от друга и надежно скрепляются в единое целое. Затем на стапель-балки устанавливаются закладки, которые временно закрепляются в нужном положении, и производится разметка шпангоутов согласно теоретическому чертежу. На форштевнях размечаются также места присоединения скуловых стрингеров. В шпангоутах делаются вырезы под киль на необходимую глубину. Шпангоуты 1,2 и 3 ставятся в нос от линии разметки, а 4, 5, 6, 7 и 8 — в корму. При малковке корпуса лишнюю древесину на шпангоутах можно снять с соответствующей фаской. Шпангоуты крепят к килю на клею шурупами 4 X 40 мм (по две штуки на шпангоут), заворачивая шурупы со стороны киля. После установки шпангоутов следует закрепить носовую бобышку мостика. Все шпангоуты связывают временно друг с другом продольными рейками и приступают к установке привальных брусьев, закрепляя их на клею и шурупах 3X30 мм в вырезах шпангоутов, специально сделанных по размеру привальных брусьев. Затем таким же способом устанавливают скуловые и днищевые стрингеры, продольные связи мостика, подпалубные связи и бортовые стрингеры.
Проверив надежность крепления продольных элементов корпуса, можно начинать малковку. Малкуют корпус при помощи рубанка, периодически прикладывая гибкую рейку к обстругиваемому месту и добиваясь плавного изгиба обводов без зазоров и выступов. Контрольную рейку нужно брать такой длины, чтобы она ложилась одновременно не менее чем на три шпангоута.
Отмалковав корпус, приступают к его обшивке. В первую очередь обшивают борта полотнищами из фанеры. Для каждого борта выкраивают заранее разрезанную фанеру, подгоняя стыки так, чтобы они располагались на шпангоутах. Стыковка листов обшивки производится склейкой их «на ус» длиной не менее 50—55 мм. «Ус» на обшивке располагают так, чтобы он был направлен против :сода катамарана. После раскройки полотнищ обшивки стыки застрагивают «на ус» и намазывают клеем «ВИАМ-Б3». Аккуратно накладывая друг на друга, полотнища складывают в пакет, подгоняют стыки. Затем по местам стыков сверху и снизу накладывают ровные бруски и стягивают их струбцинами с двух сторон, добиваясь необходимой запрессовки склеенной фанеры. Высохший пакет полотнищ обшивки разъединяют, зачищают от лишнего клея и устанавливают на борта, добиваясь соответствующего раскрою положения. После этого изнутри обводят карандашом на обшивке очертания набора, снимают ее и в местах прилегания к набору просверливают на равных расстояниях отверстия под шурупы. Смазав клеем борт, обшивку ставят на место, равномерно подтягивая шурупами 3X15 мм от середины к носу и корме.
Сначала шурупы ставят редко, добиваясь только прилегания обшивки по всей склеиваемой поверхности, а затем уже добавляют промежуточные шурупы. Это делается для того, чтобы тонкая пленка нанесенного на дерево клея начала застывать после того, как обшивка в основном будет притянута к набору. Таким же образом заготовляется и устанавливается на место обшивка днища. После обшивания бортов корпус приобретает достаточную жесткость, поэтому его можно снять со стапеля и перевернуть.
Обшивание фальшборта и палубы производится на клею с запрессовкой мелкими гвоздями. Этого вполне достаточно для их надежного крепления. Причем стыки листов обшивки на палубе можно соединять на бимсах кромкой к кромке. После того как обшивка корпуса закончена, удалены излишки фанеры, зачищены подтеки клея, приступают к обклейке стыков обшивки полосами стеклоткани и к грунтовке корпуса. Корпус снаружи и изнутри обрабатывается грунтом №138А с предварительным покрытием горячей олифой. Затем изготовляют и устанавливают на места каркасы сидений, багажные ящики, комингсы кокпита, лакируют и монтируют переднюю панель, подгоняют по месту и грунтуют слани. Последними монтируются рулевое и дистанционное управление моторами и электропроводка.
Красить корпус хорошо красками контрастных цветов, но не более чем в два цвета. Предварительно корпус рекомендуется тщательно обработать наждачной шкуркой. Красить желательно не менее трех раз.
После окраски корпуса устанавливается ветровое стекло, швартовые ручки, рымы и все остальные детали оборудования, шьются и подгоняются по месту сиденья, ставится лакированная раскладка и буртики.
Перед первым выходом необходимо тщательно проверить рулевое управление, отрегулировать дистанционное управление моторами. Спускать катамаран лучше носом, так как при спуске кормой вода может набраться в корпус через вырезы в транцах. Запустите моторы, прогрейте их на малом ходу и выходите в первое плавание на ходовые испытания. На испытаниях необходимо проверить все: и корпус, и рулевое управление, и включение реверса моторов. Если сборка корпуса и монтаж дистанционного управления проведены точно, аккуратно, то никаких неприятных осложнений ожидать не придется и прогулка на катамаране доставит вам огромное удовольствие.
В. БАСОВ, В. ДЕМЧЕНКО. Рис. Д. ХИТРОВА
ГЛАВНЫЕ РАЗМЕРЕНИЯ И ЭЛЕМЕНТЫ
Длина наибольшая (м) — 4,63 Ширина наибольшая (м) — 1,91 Высота борта: в носу (м) — 0,60 в корме (м) — 0,46 Водоизмещение полностью снаряженного катамарана (прогулочный вариант) с 4 чел. (кг) — 560 Вес корпуса с оборудованием (без моторов и баков) — 140 Расчетная скорость с 4 чел. и двумя моторами «Москва» (км/час) — 29—30 Максимальная пассажировместимость — 5 чел.
Таблица плазовых ординат
| № шпангоутов | Высота от основной | Полуширота | ||||||||
| линия киля | линия скулы | линия платформы | палуба у борта | палуба в ДП | Линия кокпита | Линия скулы | линия платформы | палуба у борта | линия кокпита | |
| 1 | 164 | 315 | 495/558 | 587 | 612 | — | 03 | 120/145 | 155 | — |
| 2 | 85 | 233 | 363 | 569 | 612 | — | 162 | 196 | 234 | — |
| 3 | 50 | 165 | 288 | 552 | — | 575 | 230 | 250 | 278 | 128 |
| 4 | 29 | 117 | 233 | 536 | — | 560 | 280 | 290 | 304 | 154 |
| 5 | 12 | 82 | 187 | 518 | — | 545 | 311 | 305 | 310 | 160 |
| 6 | 0 | 57 | 152 | 500 | — | 530 | 326 | 315 | 300 | 150 |
| 7 | 0 | 32 | 115 | 483 | 525 | 515 | 326 | 315 | 275 | 125 |
| 8 тр. | 0 | 20 | — | 400 | — | — | 326 | — | 228 | — |
| № пп. | Наименование деталей |
| 1 | Киль |
| 2 | Форштевень |
| 3 | Носовой кноп |
| 4 | Носовой брештук |
| 5 | Бобышка |
| 6 | Шпангоут № 1 |
| 7 | Шпангоут № 2 |
| 8 | Шпангоут № 3 |
| 9 | Шпангоут № 4 |
| 10 | Шпангоут № 5 |
| 11 | Шпангоут № 6 |
| 12 | Шпангоут № 7 |
| 13 | Шпангоут № 8 (транец) |
| 14 | Скуловой стрингер |
| 15 | Верхний стрингер |
| 16 | Днищевой стрингер |
| 17 | Бортовой стрингер |
| 18 | Палубный стрингер |
| 19 | Стрингер мостика |
| 20 | Полубимс |
| 21 | Полубимс |
| 22 | Панель |
| 23 | Днищевая обшивка |
| 24 | Бортовая обшивка |
| 25 | Палубная обшивка |
| 26 | Обшивка мостика |
| 27 | Настил мостика |
| 28 | Комингс кокпита |
| 29 | Обшивка фальшборта |
| 30 | Обшивка багажного ящика |
| 31 | Каркас багажного ящика |
| 32 | Крышка ящика |
| 33 | Носовое сиденье |
| 34 | Кормовое сиденье |
| 35 | Каркас сиденья |
| 36 | Заполнитель |
| 37 | Ветровое стекло |
| 38 | Передний комингс кокпита |
Источник: «Юный Моделист-Конструктор» 1965, №12
| Плотики из автокамер <�Предыдущая | Следующая> Самодельный катамаран из ракладушки |
