Кавитационная плита на лодочном моторе

Как сделать гидрокрыло на лодочный мотор своими руками

Сегодня рассмотрим модернизацию мотора лодки. Многие владельцы недовольны тем, как их лодка выходит на глиссирование.
Понятно, что часто владельцы хотят «подправить» мотор. Для чего:

Особенно сильно эффект будет заметен на коротких и широких лодках, а также на надувных. Пример:

Но даже на больших «посудинах» будет отмечен более легкий выход на глиссирование, более устойчивое положение на крейсерском ходу.

Что из себя представляет улучшение? Это крылья, устанавливаемые на кавитационную плиту мотора. Преимущества:

Значение гидрокрыла

Что такое гидрокрыло и какие преимуществ оно может дать при установке на мотор? Давайте рассмотрим несколько вариантов:

На больших лодках для устранения такой проблемы используются трансовые плиты. Они словно закрылки самолета изменяют баланс сил, действующих на лодку, и буквально «выкладывают» её на поверхность воды. Позволяя при этом существенно сократить время выхода в глиссирующий, а затем и в крейсерские режимы.

Гидрокрыло будет работать совершенно подобным образом. Изменяя угол «откидки» мотора, вы легко сможете управлять деферентом лодки в разных режимах. Вы почувствуете это сразу же, насколько сильно измениться реакция лодки на использование трима.

Основным минусом гидрокрыльев можно назвать снижение максимальной скорости приблизительно на 3-5%. Но это вполне нормальная плата за полученные выгоды.

Как уже было сказано, недостатков у данного девайса немного. Поэтому рассмотрим сначала все преимущества:

Установленное гидрокрыло препятствует сильному задиранию носа лодки

Недостатки:

Каждая модель совместима с моторами определенной мощности. Поэтому все модели делят на три группы:

На рынке представлены модели двух типов:

Зачем нужны крылья

Для похожих целей служат и гидрокрылья. Дополнительно на моторы их устанавливают для:

• выравнивания средства;
• компенсации крена;
• упрощения перехода на глисс.

Гидрокрылья для моторов по-другому именуют лодочным «тюнингом». Если двигатель имеет среднюю, максимальную мощность, то устанавливают обычно монокрылья. Они состоят из одной пластины цельной конструкции. На мотор подвесной с малой мощностью же устанавливаются гиднокрылья-стандарт. Они состоят из парных пластин. Однако далеко не все рыбаки знают, какие именно гидрокрылья на лодочные моторы купить. Здесь следует исходить из моторной мощности.

Все крылья для моторов делятся на три группы, в зависимости от имеющихся лошадиных сил:

• до 25;
• от 25 до 50;
• свыше 50.

Если опираться на данную классификацию, вы не ошибётесь, и легко выберете гидрокрылья для лодок. Цена же данного оборудования также будет зависеть от принадлежности его к вышеперечисленным классам.

Делаем своими руками

Данный девайс можно приобрести в магазине или изготовить своими руками. Для того чтобы сделать изделие самостоятельно необходимо обладать элементарными слесарскими навыками.

Существует большое количество способов изготовления изделия. Рассмотрим самый популярный способ — изготовление из снеговой (совковой) лопаты.

Желательно чтобы лопата была изготовлена из стали, но можно использовать пластмассовую. Преимущества совковой лопаты:

Подробная инструкция:

Схема гидрокрыла для самостоятельного изготовления

Как сделать гидрокрыло своими руками

Многие любители, чтобы не расходовать дополнительные средства на покупку прибегают к самостоятельному изготовлению данного девайса. Среди многих способов наиболее популярным является использование полотна пластиковой или обычной совковой лопаты. Она имеет достаточную прочность, подходит по форме, а также легко режется до нужной формы болгаркой.

Для начала отрезается место крепления к рукоятке и продолжающаяся бороздка. Она послужит проемом под ногу мотора. Также просверливаем отверстия, с помощью которых будет происходить крепеж к антикавитационной пластине. Предварительные измерения самой винтовой части (ноги) должны быть предельно точными для плотного прилегания конструкции. Насадку болгарки выбираем для резьбы. Острые углы нам ни к чему, поэтому скругляем их. Со стороны крепления к ноге, обрезаем перпендикулярные грани под углом примерно в 20-300, а противоположную сторону оставляем прямой, обрезав только углы. Лучше если контур будет обтекаемый.

Возможно, лопата изначально имеет вогнутую с краев форму, тогда ее нужно распрямить. Если материал, из которого она изготовлена – пластик, то проще всего будет отрезать эти изгибы. В случае с металлом есть возможность распрямить с помощью обычного молотка и ровной поверхности, под деталью.

Зачем нужно гидрокрыло для лодочного мотора?

Большинство владельцев моторных надувных лодок хоть раз задумывались о модернизации (улучшении) их лодки и мотора. Часто такое происходит, когда на водоему видишь похожую лодку с соизмеримым по мощности мотором, но вот только эта лодка идет по воде легче и гораздо быстрее выходит на режим глиссирования. Не задирает нос при резком увеличении тяги. Да и сам глисс ей подвластен при большей загрузке. Невольно возникают мысли, что ты делаешь что-то не так или твой подвесной мотор или сама лодка где то неправильно настроены. Не переживайте. Все нормально с вашим мотором и лодкой.

Все дело в таком дополнительном приспособлении или лучше назвать оборудовании для лодочного мотора как гидрокрыло. Гидрокрылья для подвесных лодочных моторов бывают двух типов: монокрыло (большая единая пластина) и стандартное (состоит из двух отдельных частей, двух крыльев). См. фото.

На подвесные лодочные моторы средней и высокой мощности все специалисты рекомендуют устанавливать гидрокрылья типа монокрыло. Ну и соответственно на моторы малой мощности стоит устанавливать гидрокрыло двойное. Сама установка гидрокрыла не занимает много времени и не требует каких либо серьезных знаний. В антикавитационной плите подвесного мотора делаются отверстия, затем крыло надевается и хорошо затягивается болтами.

Гидрокрыло на лодочном моторе проявляет наибольшую эффективность при скорости до 30 км/ч, т.к. при большей скорости оно создаёт слишком большое сопротивление и провоцируют зарывание лодки носом, нивелируя свои достоинства.

Блиц-советы

Советы по установке:

1. При установке гидрокрыла шайбы и болты нужно затягивать достаточно крепко.
2. В комплекте должны быть специальные накладные резиновые прокладки, которые необходимо приклеивать только при температуре 180 градусов и выше.
3. При монтаже девайса поверхности необходимо тщательно очистить от жира и пыли.
4. Устанавливать девайс можно двумя способами:
   используя специальные крепления, которые входят в комплект;
5. при помощи дрели просверлить отверстия.

Другие советы:

• Для того чтобы изготовить гидрокрыло можно использовать обычную лопату (пластмассовую или стальную).
• При выборе изделия в специализированном магазине обратите внимание на поверхность. Желательно чтобы на поверхности были небольшие бороздки.
• Для маломощных винтов отлично подойдет классическое крыло. Тогда как для винтов средней и максимальной мощности подойдет монокрыло.
• Чаще всего покупают в специализированных магазинах данное изделие владельцы двигателей мощностью 8-12 л. с.
• Гидрокрыло неэффективно, если мощность мотора более 50 л. с. или менее 6 л. с.
• Установка гидрокрыла позволяет исправить такие недостатки: лодка при разгоне задирает нос;
• различные проблемы при переходе в режим глиссирования.

lakeking.ru

Мне не понравилось. Думаю понятие «антикавитационная плита» является народным, а реально там речь о подсосе воздуха с поверхности воды из ближней зоны перед винтом — картинок в сети достаточно — и к кавитации это не относится. Но как раз в той зоне у Вас ничего не добавилось. Это раз. В пятых — толщина материала, удаленность ребер жесткости от штатной плиты в поперечном направлении, отсутствие перекрытия (почти) ребер с штатной плитой в продольном направлении — все это вызывает сомнение, что это крыло жесткое и работает, а не гнется и флюгерит в потоке. Думаю Вы не рискнете на него встать, а ему ведь корму поднимать. Думаю крыло как раз должно быть толстым, чтобы крепить его сверху на штатную плиту в специально выфрезерованное углубление так, чтобы уровнять их поверхности. Можно склепать многослойное. Так мне каэтся

Шас автор темы почитает и забросит эту идею

Большинство ставят плоский кусок дюральки, и не замарачиваются жесткостью крыла и фрезировкой углублений в плите. А тут как никак, но загибы дают продольную жесткость, да и крыло можно сделать уже, но длинее,(25х35 или 20х40см.), дабы увеличить поперечную жесткость.

Да и фрезировка нужна когда крыло сверху омывается, и на несколько сантимов под водой.

А когда за счет П образного профиля крыла, можно поднять мотор, что крыло оголись, просто опирается на воду, сверху крыла будет только воздушное сопротивление и фрезировка точно не нужна.

Ну а кто сомневается в жесткости, поперечной или продольной, могут купить кусок дюральки толщиной 3 или 4 мм., точно жесткости хватит. Но в тоже время 4мм. это меньше, чем 10 мм. у пластикового крыла.

Да, такой профиль крыла придумали в Новой Зеландии, не я.

Еще есть вариант, когда крылья загнуты к верху, и после выхода в глисс, крылья выходят из воды. Но тут главное чтоб угол килеватости корпуса, совпадал с углом загиба крыльев.

Сообщение отредактировал izzabbet: 24 января 2013 — 11:34

forum.katera.ru

Плюсы и минусы гидрокрыла для лодочного мотора

Падение максимальной скорости, примерно на 5%. При плавании по мелководью, если на винт намотается трава или чего подобное, то удаление всего этого с винта займет у вас больше времени чем без гидрокрыла. Гидрокрыло закрывает доступ к гребному винту.

Больше всего гидрокрылья на ПЛМ, любят, почему-то, в Скандинавии. Существует два классических варианта конструкции ГК. Один вариант состоит из двух частей, а второй — представляет из себя монокрыло, с прорезью для дейдвуда (к примеру, Permatrims ). Оба варианта крепятся к антикавитационной плите.

Как показала практика, и, не только наша, второй вариант, работает, в большинстве случаев, лучше. По крайней мере, в защите гребного винта от аэрации.

Так же, существует еще и третий вариант, который крепится не на АКП, а на скег лодочного мотора. Данный вариант мы не испытывали, но он позиционируется, помимо основного назначения, так же, еще и как защита гребного винта.

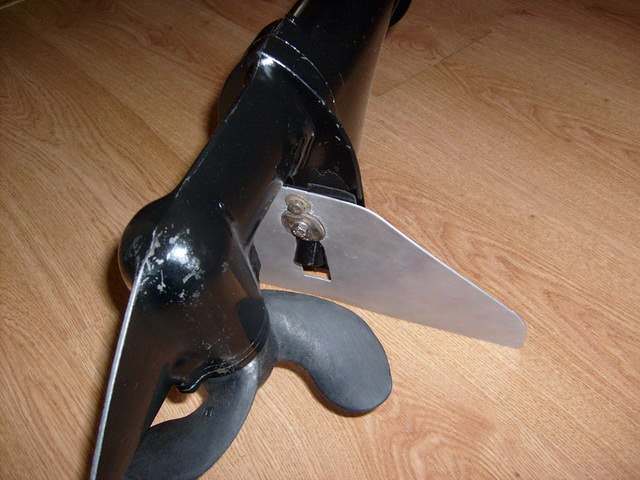

Как изготовить своими руками?

Чтобы самостоятельно изготовить гидрокрыло, понадобятся элементарные слесарные навыки и следующие составляющие:

1. Инструменты: лобзик или болгарка, грунт, краска, болты с диаметром 6 мм 4 штуки.
2. Материал: дюралевая пластина с толщиной 3 мм, длиной 300 мм, шириной 260 мм. Как вариант можно использовать снеговую лопату.

Пошаговая инструкция:

1. На пластине делаются соответствующие разметки под ногу мотора, под отверстия, которые нужны для крепления гидрокрыла к антикавитационной плите лодочного мотора.
2. По краям пластины делаются специальные скаты, чтобы улучшить обтекание воды, края скругляются.
3. Готовое изделие грунтуется и красится, чтобы избежать преждевременной порчи гидрокрыла.
4. Крепится гидрокрыло на 4 болта.

Правильная установка гидрокрыла на лодочный мотор

Сам процесс установки гидрокрыла не будет для вас проблемой, если вы хоть немного понимаете, что делаете и чуть чуть разбираетесь в конструкции лодочного мотора К примеру, гидрокрыло чаще всего ставится на антикавитационную плиту, нужно понимать где она расположена, как она выглядит и как к ней закрепить гидрокрыло.

Если у вас гидрокрыло покупное, то зачастую оно монтируется с помощью специальных комплектов, без необходимости сверления лишних дырок в моторе. Да и сам процесс установки в таком случае заметно проще.

Но если крыло у вас самодельное или его конструкция все так предполагает жесткое крепление через отверстия в антикавитационной плите, то тогда вам понадобиться дрель и сверло нужного диаметра. Но обязательно нужно иметь ввиду, что пластина будет безвозвратно повреждена и её последующее восстановление потребует гораздо больших усилий, если вы решите снять гидрокрыло. Так что если вы не уверены на 100% в том, что вы делаете, попробуйте сначала крыло с монтажными комплектами.

Процесс монтажа

Процесс установки обычно подробно описан в инструкции к купленному крыло, но если у вас такового не имеется то вот вам приблизительный план действия:

Поэтапный процесс монтажа гидрокрыла на лодочный мотор

Установить крыло на мотор надувной лодки не составит особого труда, если вы имеете хотя бы небольшие знания о моторе и его строении. Нужно знать что такое антикавитационная плита, ведь на неё устанавливается крыло. Для установки, многие опытные рыбаки и гонщики используют комплекты, наподобие SportClip. В качестве альтернативы можно просто сделать отверстия для болтов, но в таком случае, неосторожное действие может повредить пластину. Поэтому будем использовать крепления.

Придётся подумать о том, где правильней будет сделать отверстия под болты в антикавитационной плите, чтобы гидрокрылья расположились симметрично.

Все работы производятся на открытом воздухе в хорошую, тёплую погоду либо в хорошо отапливаемом помещении, при температуре ~18 градусов. Для начала нужно удалить жир с поверхности плиты, протереть пыль и убрать ненужную смазку. После того как она полностью высохнет, приклеиваем специальные прокладки. Тёплая температура воздуха улучшит качество приклеивания и поможет прокладке более плотно прилечь к поверхности.

Далее ставится верхняя пластина, потом нижняя часть всего комплекта, которая скрепляется болтами с четырёх сторон. Болты закручиваются по часовой стрелке, друг за другом. В комплекте вместо болтов есть шайбы, они тоже используются в качестве крепления.

Чертеж гидрокрыла для мотора Suzuki DF2.5

Гидрокрыло для маломощного лодочного мотора Suzuki DF2.5. Ставится оно на антикавитационную плиту, в которой необходимо будет предварительно просверлить 6 отверстий по схеме. Такое крыло способно улучшить как выход лодки с мотором на глиссирование, так и управляемость. Но нужно учитывать и то, что с установленным гидрокрылом максимальная скорость судна уменьшиться, что в случае с 2,5 сильным мотором может быть критически важным. Обязательно имейте это ввиду, перед тем как ставить крыло на мотор.

Чертеж гидрокрыла для мотора Suzuki DF2.5

Гидрокрыло для лодочного мотора 5 л.с.

Для 5-ти лошадного лодочного мотора гидрокрыло может стать тем спасательным средством, которое поможет вытаскивать лодку на режим глиссирования. В среднем, если условно переводить на мощность, то прибавка будет порядка 20%. Но мы тут конечно же не говорим об установке такого маленького движителя на лодки длиной более 3,5 метров. Такую тяжесть да еще и с парой седоков ни с каким гидрокрылом на глисс не вытащишь. Оптимальная лодка для мотора в 5 л.с. это 3,2 метра, надувная из пвх. С жестким пайолом или надувным дном, не принципиально, разница в весе не критичная.

Плюсы и минусы

Если установить крылья, время перехода на глисс сократится на 15–20 процентов. Плавательное средство на курсе будет стоять гораздо устойчивее, увеличится его контролируемость. Также чтобы исключить излишнее поднятие носа, стараются приобрести гидрокрылья для лодок. Купить их – означает повысить уровень комфортности, что немаловажно. Если на моторе присутствуют крылья, воздух в крутящие элементы не попадает, что повышает количество оборотов, исключает внезапные выходы из строя оборудования.

Однако есть и три пункта, характеризующиеся как отрицательные, хотя и несущественные. Крылья уменьшают скоростные показатели плавательного средства, увеличиваются засоры винта. К тому же выбирая гидрокрылья для лодок в СПб, следует исходить строго из моторной модели. Если неправильно выбрать данное дополнительное оборудование, можно совершенно не почувствовать никаких улучшений и разочароваться в покупке.

Гидрокрыло для лодочного мотора 9.9 л.с.

Что касается установки гидрокрыла на лодочный мотор мощностью 9.9 л.с., то это вполне оправданная модернизация вашего комплекта «лодка-мотор». Мы тестировали двухтактный Mercury 9.9 на лодке пвх размером 3,5 метра с полной загрузкой и двумя пассажирами на борту. Без гидрокрыла лодку так и не удалось вытащить на глиссирование с такой большой загрузкой. После установки крыла SE Sport 200 лодка под мотором 9.9, хоть и тяжело, но выходит на глисс спустя примерно 30-40 секунд после старта и выжимания максимальных оборотов.

Как выбрать?

Выбирая гидрокрыло на лодочный мотор, рекомендуется обратить внимание на:

1. Упаковку товара, она должна быть целая, без видимых потертостей и повреждений. Подлинный товар имеет надежную упаковку.
2. Качество изделия.
3. Гарантию товара.
4. На угол атаки.

Устанавливать модернизированное оборудование на двигатель с суммарной мощностью до 6 л. с. не эффективно. Это касается и моторов с мощностью свыше 50 л. с.

Максимальный результат от гидрокрыла можно получить при установке его на двигатель с мощностью 8-12 л. с.

Гидрокрыло для лодочного мотора 15 л.с.

При большой загрузке лодки, 4 человека общей массой более 300 кг. без гидрокрыла моторчик в 15 л.с. справлялся с задачей уже не так спокойно и на глиссирование, хоть и удавалось выйти, но времени для этого требовалось уже заметно больше. С крылом же эта задача выполнялась мотором явно быстрее и легче. Кстати говоря, винт на моторе штатный, 3-х лопастной с шагом 9″.

Для 15 сильного мотора гидрокрыло, как итог, лишь сокращает время выхода на глисс, но при этом и сокращает максимальную скорость. Но у гидрокрыла есть еще, не очень заметное и явное преимущество. Если вы идете на максимальных оборотах и сбрасываете кратковременно скорость, то корма у вас не проваливается. Такое поведение лодки с мотором с гидрокрылом будет полезно при прохождении неизвестных участков водоемов, где есть места с мелководьем. При подходе к малознакомому участку вы немного сбрасываете газ, осматриваетесь и снова уходите на максимальные обороты не «роняя» корму. Лодка без гидрокрыла обязательно зароется кормой и уткнется мотором в песок или из чего там будет дно. Так что учитывайте и этот факт.

Монтаж своими руками

Для того чтобы самостоятельно установить гидрокрыло следует выбрать место для этого процесса. Необходимо также учитывать разные помехи и трудности монтажа, которые могут появиться при установке. Последовательность действий такова:

1. Для начала поверхность мотора следует обезжирить от загрязнений и пыли.
2. На полностью сухую поверхность следует наклеить прокладки. Это действие нужно проводить при температуре более 18 градусов тепла, для того чтобы они плотно прилегали и хорошо склеились.
3. На следующем шаге следует прикрепить верхнюю пластину к направляющим.
4. Затем потребуется установить нижнюю плотину и скрепить ее четырьмя болтами. Чтобы сделать это следует убрать защитные полосы с прокладок и затянуть приспособление для крепежа.

Для некоторых моделей гидрокрыльев следует использовать резиновые шайбы, они должны быть включены в комплект. Плавательное средство, которое модернизировано этим способом, увеличит одни показатели, но при этом может снизить другие.
